系统控制原理：
2.1通过触摸屏进行运行参数设定（起点，终点，旋转角度，速度，步距，停止时间），工艺参数表下传、设备数据状态显示、故障报警自动前台显示、PLC内部变量监视等。
2.2设定的运行参数（距离，时间，加速度）计算出速度，通过脉冲输出给步进驱动器控制步进电机的运转。步进电机再带动旋转运动机构运动定位。
2.3旋转机构上装有2个限位开关，一个用于原点定位，一个是固定角度硬件定位。
使用情况：
4.1设置好运动的技术参数，进行参数表下传，使操作简便。
4.2任何一个操作，由于各部分间的联锁，如操作不允许时，触摸屏会拒绝操作，并不向下输出指令所以不会产生误操作。
4.3现场设备发生故障时，也能在触摸屏和PLC上显示，提示操作者故障之所在，也给维修带来极大的方便。
本套系统的优点：
3.1集成度高，系统配线简单，稳定性高，降低了系统的故障概率。
3.2用了触摸屏作人机界面，使操作更简便、透明。
3.3这套系统可适应各种伺服，步进系统；脉冲控制，抗干扰能力强；高精度限位系统保障其安全性。

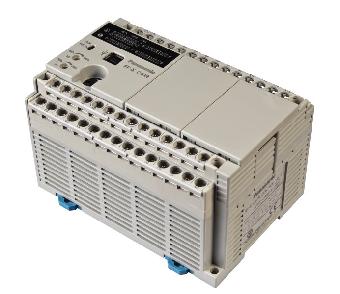

设备应用松下PLC—FPX系列和斯美特触摸屏PL057-LST控制三相步进电机系统MOTEC3913系列进行一维的旋转定位。
