方向控制阀简介：阀能改变气体流动方向或者通断的控制阀称为方向控制阀。
方向控制阀有哪些种类？
可按如下分类方式进行分类：
1) 阀内气体的流通方向（单向、梭阀、双压、快速排气阀）
2) 控制方式（电磁、气压、人力、机械）
3) 动作方式（直动式、先导式）
4) 切换通口数目（2、3、4、5通阀）
5) 阀芯的工作位置（2、3位）
6) 控制数（单控、双控）
7) 阀芯结构形式（滑柱、座阀、滑板）
8) 密封形式（橡胶密封、金属密封）

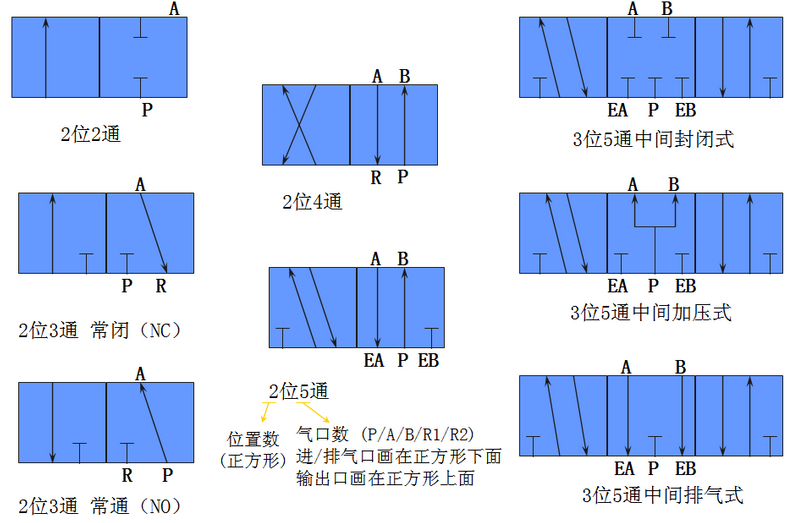

阀的主要功能及图形符号:
选型的步骤
步骤一
根据使用目的和使用条件，选择结构形式。
阀芯的结构形式：座阀式；滑注式；滑板式；
动作方式
直动式：通径小，换向频度高。
先导式：通径大，换向频度低。有内部（使用压力在0.1MPa以上）和外部先导（可用于真空）两种。
密封形式
弹性密封：换向力较大，密封性好，对空气质量比间隙密封低。
间隙密封：换向力较小，有微漏，对空气质量要求高。
步骤二
选择控制方式
电磁控制：适合电、气联合控制和远距离控制以及复杂系统的控制。
气压控制：适合易燃、易爆、粉尘多和潮湿等恶劣环境下，也适合流体流量和压力的放大。
机械控制：主要用作行程信号阀，可选用不同的操作机构。
人力控制：可按人的意志改变控制对象状态。
步骤三
选择阀的机能
阀芯位置数：二位单控；二位双控；三位中封式；三位中泄式；三位中压式；阀的通口数；二位两通；两位三通；多位多通；阀的零位状态
常断式：无控制信号时，出口无输出。
常通式：无控制信号时，出口有输出。
通断式：流动方向无限制。
步骤四
选择阀的有效截面积大小
根据气缸选择对应阀的流量大小。
步骤五
阀的连接方式选择
管式；版式；集装式
步骤六
电气规格的选择
电源种类：
交流AC：行程大时吸力较大，动铁芯不能吸合时，易烧毁线圈，易发生蜂鸣声；
直流DC：行程大时吸力较小，行程小吸力大，动铁芯不能吸合时，不会烧毁线圈，无蜂鸣声；
电压大小：
交流AC：220、110、240、200、100、48、24、12（V）
直流DC：110、100、48、24、12、6、5、3（V）
