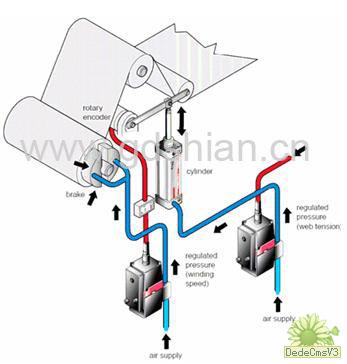

张力控制系统
在精密的卷绕设备上都有应用
—纸张,纺机,塑料,金属薄膜,
电线电缆等

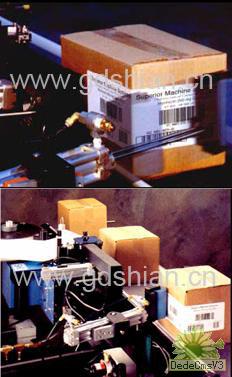

Superior Machine Systems公司的贴标机
印刷,涂抹,贴标
顶部,边缘,拐角,环绕,柔性可变
紧凑,少维护,高效,高精度
AZV系列双活塞杆气缸
带U型支架
防回转,侧向负荷大,
比滑动单元便宜
Schenk GmbH公司的植绒机
无杆缸推动皮辊每个皮辊的颜色不一
平移机构-Cheshire based Rolpex Ltd.
此搬运系统由轨道和小车组成,由无杆缸驱动。传统的链条或者绳索机构难以维护,润滑困难电机驱动也因为在地下容易损坏和污染。简单的无杆缸可以驱动负5000KG，长度13M

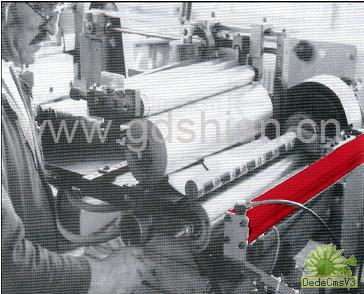

辊轴清洗Egan Equipment manufacture
印刷行业有很多使用辊轴的地方
辊轴有时需要清洗.
采用无杆气缸驱动清洗头可以实现自动化,省人力,效率高,结构紧凑简单,容易花样翻新,安全性好.
可以在可燃环境中使用

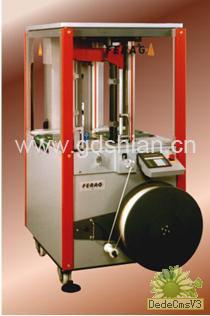

打包机-FERAG公司
在印刷行业,物料需要打包
在打包前都要压紧,FETAG公司选用HOERBIGER公司的无杆缸进行压紧
优点:
低成本,高效,单边进气,紧凑,机型外观漂亮

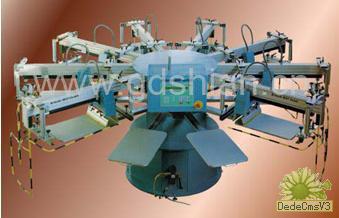

丝网印刷-ROTATING MACHINERYSERVICESLtd.
印刷的是硅胶而不是墨水
硅胶粘性大
必须在非常洁净的环境中使用
印刷头的驱动力必须大
气缸均安装导轨
造纸厂水切割
造纸厂要将潮湿的纸幅边缘切割掉
传统用手工定位,精度效率比较差
现用无杆气缸带动水枪进行切割
效率高,可以在热的、潮湿的、酸性的环境下工作

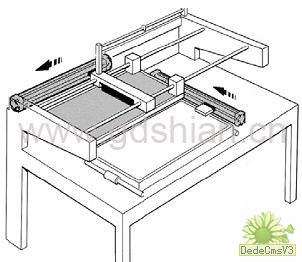

纸张检查
这是一个扫描检测装置通过扫描并标出质量差的部位，链式驱动的会有油污的污染，用无杆气缸的优点:自身刚性支撑， 自导向两个方向运动速度相同，干净易于维护，安装方便，制造控制成本低

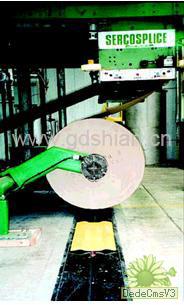

纸张粘贴
造纸厂的纸张卷饶完毕需要粘贴
传统的是卷饶完毕后用手工粘贴,效率很低
无杆气缸粘贴
安装方便,效率高
气缸速度和驱动力调节方便
节省空间
机器更改容易
挤出成型机-喷墨打印
挤出成型的产品需要打印各种规格标签等。打印头安装在无杆气缸上定位准确，可以在多个位置停止，安装方便,制造成本低，式样翻新容易
印刷模冲洗
印刷钢模被墨水覆盖需要采用酸性清洗液冲洗
传统上使用缆索气缸
结构很复杂,维护时间长
改用无杆气缸后
运行平稳,维护绝对减少,成本降低
包装机械
这是一个食品包装机械的示意图,一个气缸将包装袋推倒指定位置,一个气缸将包装袋的口打开
设备紧凑,只能选用无杆气缸

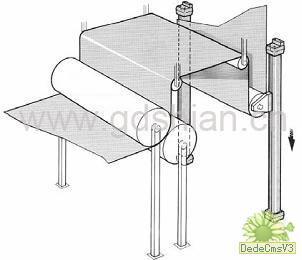

造纸厂张力控制
两个平行无杆进行张力控制
只在无杆缸上端进气
优点:自导向,自有刚性支撑
容易调整
可靠,性价比高
